이 글은 K8s 입문 시리즈의 세 번째 글이다.

• 01: Kubernetes의 탄생 — Google Borg에서 CNCF까지
• 02: 내 노트북에 클러스터 만들기 — kind와 kubectl
• 03: Kubernetes 아키텍처 — Control Plane과 Node ← 현재 글
• 04: Pod의 모든 것 — 생성부터 스케줄링까지
• 05: 워크로드 — ReplicaSet, Deployment, StatefulSet, DaemonSet
• 06: 네트워킹 — Service와 Ingress
• 07: 스토리지와 설정 — PV/PVC, ConfigMap, Secret
• 08: 권한 관리 — ServiceAccount와 RBAC
• 09: 확장과 생태계 — Operator와 CNCF Projects

이 시리즈의 커리큘럼은 SK Devocean의 Kubernetes(쿠버네티스)를 처음 공부하려면 무엇을 공부해야 할까? (seungkyua) 글의 학습 로드맵을 바탕으로 구성했다.

지난 글에서 kind로 클러스터를 만들고 kubectl로 접속까지 해봤다. kind create cluster 한 줄로 만들어진 그 클러스터 안에는 사실 여러 개의 프로그램이 각자 다른 역할을 맡아 돌아가고 있다. 이번 글에서는 그 내부를 해부한다.

Kubernetes 클러스터는 회사와 비슷하다. Control Plane은 본사 경영진이다. 회사의 목표를 정하고(“웹 서버 3대를 항상 유지한다”), 장부를 관리하고, 어느 지점에 어떤 일을 맡길지 결정한다. Node는 현장이다. 본사의 지시를 받아 실제로 일(컨테이너)을 수행한다. 중요한 건 경영진이 현장에 직접 내려가서 일하지 않는다는 점이다. 지시는 문서(API)로 전달되고, 현장 반장(kubelet)이 그걸 읽고 실행한다.

이 글에서는 각 컴포넌트가 “무엇을 하는지”와 함께 “왜 그렇게 설계됐는지”를 본다. 여기서 잡은 그림이 다음 글(Pod가 뜨는 과정)의 뼈대가 된다.

1. 전체 아키텍처 한눈에 보기

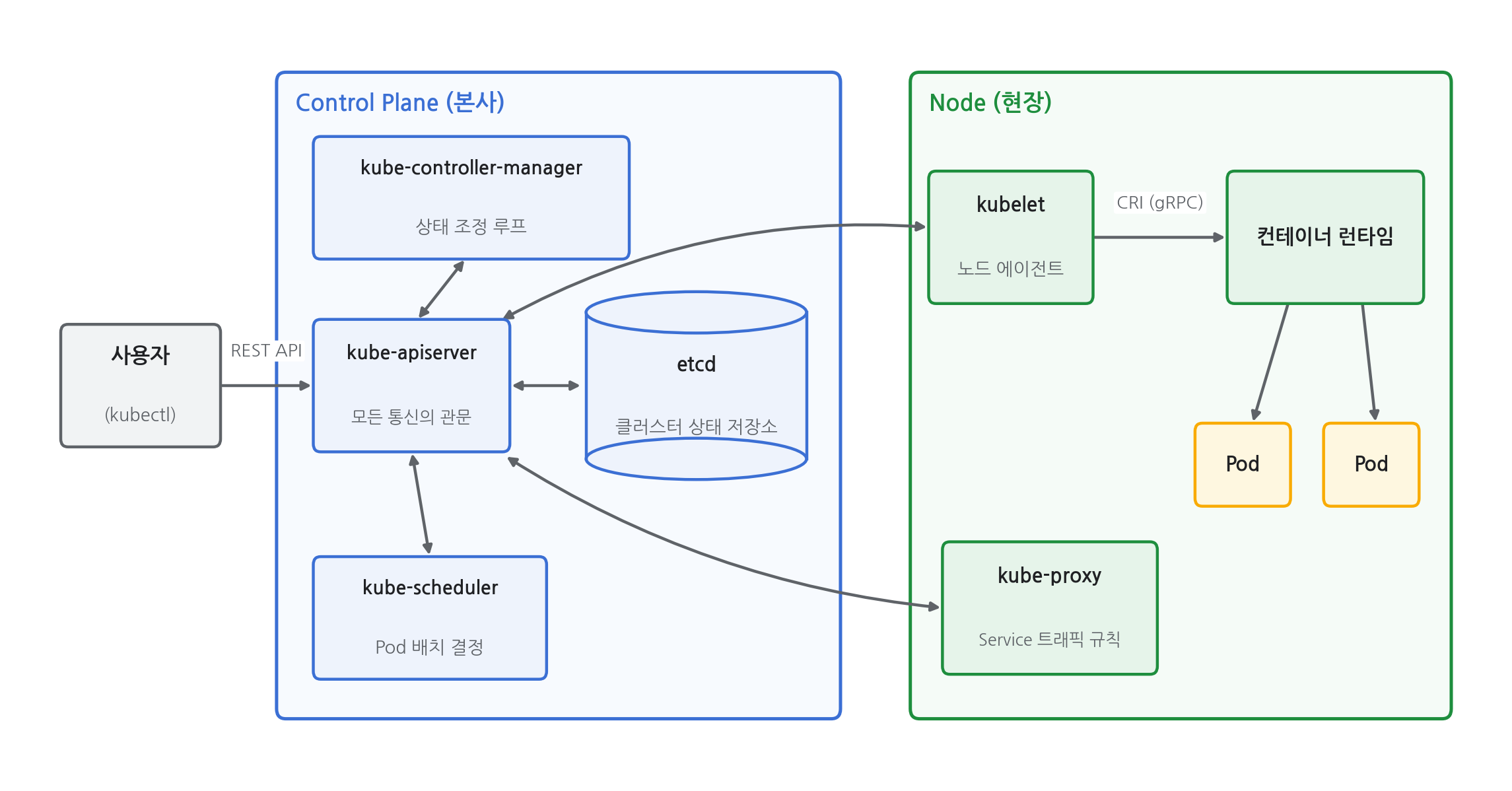

먼저 전체 그림부터 본다. 공식 문서 기준으로 클러스터는 크게 Control Plane 컴포넌트와 Node 컴포넌트로 나뉜다.

이 그림에서 핵심 관찰은 세 가지다.

• 모든 화살표가 kube-apiserver로 모인다. 사용자도, 스케줄러도, 컨트롤러도, 노드의 kubelet도 서로 직접 대화하지 않고 전부 API 서버를 거친다. 컴포넌트끼리 몰래 주고받는 사이드 채널이 없다.
• etcd는 kube-apiserver 뒤에 숨어 있다. 클러스터의 모든 상태가 저장되는 곳이지만, 여기에 접근하는 컴포넌트는 API 서버뿐이다.
• kubelet은 컨테이너를 직접 만들지 않는다. CRI(Container Runtime Interface)라는 표준 인터페이스를 통해 컨테이너 런타임에 실행을 위임한다.

이 구조 덕분에 각 컴포넌트는 “API 서버에 저장된 상태를 읽고, 자기 몫의 일을 하고, 결과를 다시 API 서버에 기록”하는 단순한 패턴으로 동작한다. 컴포넌트 하나가 죽어도 나머지는 API 서버만 살아 있으면 계속 일할 수 있다. 이제 하나씩 뜯어보자.

2. Control Plane — 클러스터의 두뇌

Control Plane은 클러스터 전체에 대한 결정을 내리는 곳이다. 새 Pod를 어느 노드에 배치할지, 복제본 수가 모자라면 언제 채울지 같은 판단이 전부 여기서 일어난다.

2.1 etcd — 회사의 장부

etcd는 클러스터의 모든 데이터가 저장되는 분산 key-value 저장소다. 공식 문서는 etcd를 “일관성 있고 고가용성인 key-value 저장소로, 모든 클러스터 데이터의 백업 저장소(backing store)”라고 정의한다. 어떤 Pod가 어디에 떠 있는지, Deployment 설정이 뭔지, Secret에 뭐가 들었는지 — 클러스터의 “진실”은 전부 etcd에 있다.

회사 비유로는 등기부이자 장부다. 장부가 사라지면 회사가 뭘 가졌고 뭘 하기로 했는지 아무도 모른다. 그래서 etcd에는 두 가지 설계적 특징이 있다.

첫째, Raft 합의 알고리즘으로 여러 대가 하나처럼 동작한다. etcd는 리더 기반(leader-based)으로, 합의가 필요한 요청은 리더가 처리하고 팔로워는 요청을 리더에게 전달한다. 쓰기가 커밋되려면 전체 멤버의 과반, 즉 (n/2)+1개가 동의해야 한다. 그래서 프로덕션에서는 3대나 5대처럼 홀수로 구성한다. 3대 클러스터는 과반이 2이므로 1대가 죽어도 버틴다. 4대로 늘려도 과반이 3이 되어 허용 장애 수는 똑같이 1대다. 즉 짝수는 서버만 더 쓰고 얻는 게 없다.

둘째, 접근이 극도로 제한된다. 공식 문서는 “etcd에 대한 접근은 클러스터의 root 권한과 동등하므로, 이상적으로는 API 서버만 접근해야 한다”고 명시한다. etcd를 직접 읽고 쓸 수 있으면 인증도 권한 검사도 다 우회할 수 있기 때문이다. 그래서 그림에서 etcd로 향하는 화살표는 kube-apiserver 하나뿐이다.

2.2 kube-apiserver — 모든 통신의 관문

kube-apiserver는 Kubernetes API를 노출하는 Control Plane의 프론트엔드다. kubectl 명령도, 스케줄러의 결정도, kubelet의 상태 보고도 전부 이 문을 지난다.

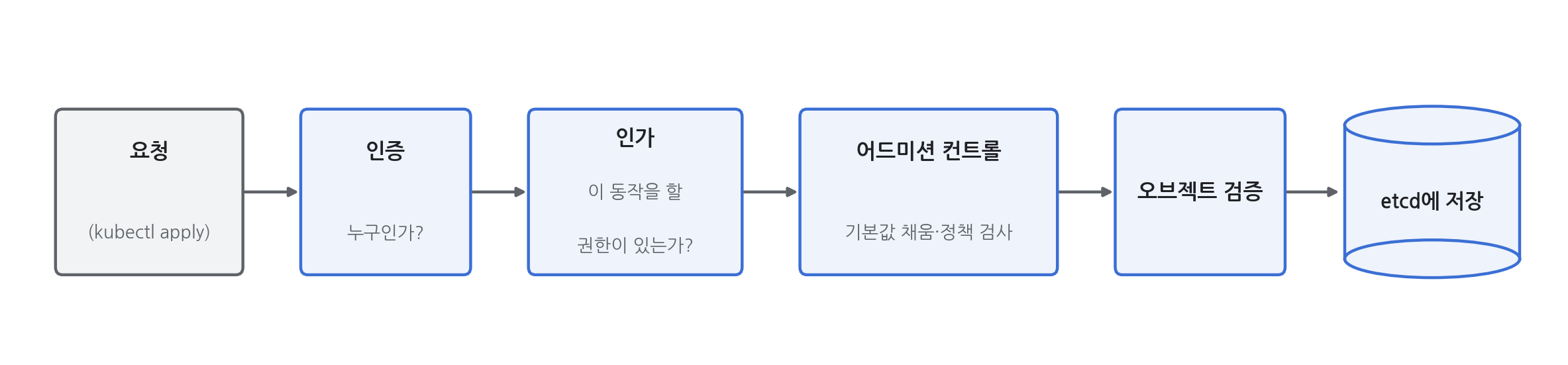

비유하자면 회사의 민원 창구다. 아무나 장부(etcd)에 손대게 두지 않고, 창구에서 신원 확인과 권한 확인을 거친 요청만 장부에 반영한다. 요청 하나가 처리되는 과정은 파이프라인으로 정리된다.

• 인증(Authentication): 요청을 보낸 게 누구인지 확인한다. 클라이언트 인증서, 토큰 등 여러 모듈이 순서대로 시도되고, 전부 실패하면 401을 돌려준다.
• 인가(Authorization): 그 사용자가 그 동작(예: default 네임스페이스에서 Pod 생성)을 할 권한이 있는지 확인한다. RBAC이 대표적인 인가 방식이고, 거부되면 403이다. 자세한 건 08편에서 다룬다.
• 어드미션 컨트롤(Admission Control): 통과한 요청을 수정하거나 거부할 수 있는 마지막 관문이다. 기본값을 채워 넣거나(예: 리소스 기본 할당), 정책 위반 요청을 막는다. 읽기 요청에는 적용되지 않고, 생성·수정·삭제 같은 변경 요청에만 동작한다.

이 파이프라인을 통과한 오브젝트만 etcd에 저장된다. 여기서 중요한 설계 의도가 나온다. 모든 통신을 한 관문으로 모으면 인증·인가·감사(audit)를 한 곳에서 처리할 수 있다. 컴포넌트끼리 직접 통신하는 구조였다면 보안 검사를 컴포넌트 쌍마다 구현해야 했을 것이다. 또한 API 서버 자체는 상태를 etcd에 두기 때문에(stateless), 공식 문서 표현대로 여러 인스턴스를 띄워 수평 확장할 수 있다.

2.3 kube-controller-manager — 온도조절기들의 집합

kube-controller-manager는 Kubernetes API의 동작을 구현하는 컨트롤러들을 실행하는 컴포넌트다. 컨트롤러(controller)는 Kubernetes 설계의 심장에 해당하는 개념이라 조금 자세히 본다.

공식 문서가 드는 비유는 온도조절기(thermostat)다. 온도를 25도로 설정하는 건 “바라는 상태(desired state)”를 알려주는 것이고, 실제 방 온도는 “현재 상태(current state)”다. 온도조절기는 이 둘을 계속 비교하면서 장비를 켜고 꺼서 현재 상태를 바라는 상태에 가깝게 만든다.

Kubernetes의 컨트롤러도 똑같다. 끝나지 않는 루프(control loop)를 돌면서 클러스터 상태를 관찰하고, 바라는 상태와 다르면 API 서버를 통해 변경을 요청한다. 이 과정을 reconcile(조정)이라 부른다.

• 바라는 상태: 리소스의 spec 필드에 적힌 내용 (예: “replicas: 3”)
• 현재 상태: 실제 클러스터의 모습 (예: “지금 Pod가 2개뿐”)
• 컨트롤러의 일: 둘의 차이를 발견하고 메꾼다 (예: Pod 1개 생성 요청)

여기서 눈여겨볼 설계 의도가 두 가지다. 첫째, 컨트롤러는 직접 일하지 않고 API 서버에 요청만 남긴다. 예를 들어 Job 컨트롤러는 Pod를 직접 실행하는 게 아니라 “Pod를 만들어 달라”고 API 서버에 기록하고, 실제 실행은 노드의 kubelet이 담당한다. 둘째, 하나의 거대한 루프 대신 작은 컨트롤러 여러 개를 쓴다. Node 컨트롤러, Job 컨트롤러, EndpointSlice 컨트롤러, ServiceAccount 컨트롤러처럼 각자 한 가지 상태만 책임진다. 하나가 오작동해도 나머지는 계속 돌고, 각 컨트롤러의 로직도 단순해진다. kube-controller-manager는 이 컨트롤러들을 하나의 프로세스로 묶어 실행하는 바이너리다.

이 “선언하면 컨트롤러가 알아서 맞춘다”는 패턴은 05편의 Deployment와 09편의 Operator에서 계속 다시 만난다.

2.4 kube-scheduler — 배치 담당자

kube-scheduler는 아직 노드가 배정되지 않은 Pod를 찾아서 적절한 노드에 할당하는 컴포넌트다. 회사 비유로는 인사팀의 배치 담당자다. 새 업무(Pod)가 들어오면 어느 지점(Node)에 맡길지 결정하되, 결정만 하고 실행은 현장에 맡긴다.

공식 문서 기준으로 스케줄러는 노드 선택을 2단계로 수행한다.

필터링 결과가 빈 리스트면, 즉 배치 가능한 노드가 하나도 없으면 그 Pod는 스케줄되지 못한 채 남는다. 나중에 자원이 생기거나 조건이 바뀌면 그때 배치된다. kubectl get pods에서 가끔 보게 되는 Pending 상태의 대표적인 원인이 바로 이것이고, 04편에서 직접 확인해 본다.

왜 “필터링 후 스코어링”일까. 조건을 만족하는지(하드 제약)와 얼마나 좋은 자리인지(소프트 선호)를 분리하면, 자격 미달 노드를 빠르게 쳐낸 뒤 남은 후보만 정밀하게 비교할 수 있다. 결정이 끝나면 스케줄러는 “이 Pod는 이 노드로”라는 바인딩 결과를 API 서버에 알릴 뿐, 노드에 직접 명령하지 않는다.

3. Node — 일이 실제로 벌어지는 곳

Node 컴포넌트는 모든 노드에서 실행되며, Pod를 돌리고 런타임 환경을 제공한다. 본사가 아무리 계획을 잘 세워도 실제로 컨테이너를 띄우는 건 현장이다.

3.1 kubelet — 현장 반장

kubelet은 각 노드에서 실행되는 에이전트로, Pod 안의 컨테이너들이 확실히 실행되도록 책임진다. 공식 문서 표현을 빌리면, kubelet은 전달받은 PodSpec에 기술된 컨테이너들이 실행 중이고 건강한지(healthy) 확인한다. 반대로 Kubernetes가 만들지 않은 컨테이너는 관리하지 않는다.

비유하자면 현장 반장이다. 본사(API 서버)에서 “이 노드에 이 Pod를 실행하라”는 지시가 내려오면, 반장이 그걸 읽고 작업자(컨테이너 런타임)에게 일을 시키고, 진행 상황을 본사에 보고한다. 스케줄러가 자리만 정해 주면, 그 자리에서 실제로 컨테이너를 띄우고 살아 있는지 감시하는 건 전부 kubelet 몫이다.

3.2 컨테이너 런타임과 CRI — 실행의 위임

컨테이너 런타임은 컨테이너 실행을 실제로 담당하는 소프트웨어다. 여기서 Kubernetes 설계의 또 다른 특징이 나온다. kubelet은 컨테이너를 직접 만들지 않고, CRI(Container Runtime Interface)라는 gRPC 기반 표준 프로토콜로 런타임에 위임한다.

왜 이렇게 나눴을까. CRI라는 인터페이스만 지키면 어떤 런타임이든 갈아 끼울 수 있게 하기 위해서다. 공식 문서 기준으로 Kubernetes는 containerd, CRI-O 같은 CRI 구현체를 지원한다. kubelet 입장에서는 “컨테이너 하나 띄워줘”라는 gRPC 호출만 하면 되고, 그 아래에서 이미지를 받고 프로세스를 격리하는 세부 구현은 런타임의 책임이다. 표준 인터페이스 하나로 구현체를 교체 가능하게 만드는 이 패턴은 잠시 뒤 CNI에서도 똑같이 반복된다.

3.3 kube-proxy — Service를 실현하는 교통 정리

kube-proxy는 각 노드에서 네트워크 규칙을 유지하면서 Service 개념을 실제로 구현하는 네트워크 프록시다. 아직 Service를 안 배웠으니 여기서는 큰 그림만 잡는다. Kubernetes에서는 여러 Pod를 하나의 가상 IP(Service)로 묶어서 접근하는데, “이 가상 IP로 온 트래픽을 실제 Pod들에게 나눠주는 규칙”을 노드마다 세팅하는 게 kube-proxy다.

이름과 달리 대부분의 모드에서 트래픽을 직접 중계하지 않는다. 대신 커널의 패킷 처리 규칙을 설정해 두고 커널이 트래픽을 전달하게 한다. 공식 문서 기준으로 Linux에서는 iptables 모드(기본값), ipvs 모드, nftables 모드를 지원한다. iptables 모드는 Service의 가상 IP로 향하는 패킷을 백엔드 Pod로 DNAT하는 규칙을 커널 netfilter에 깔아두는 방식인데, 클러스터가 아주 커지면 규칙 수가 많아져 성능 이슈가 생길 수 있고, 그 대안으로 nftables 모드가 등장했다(ipvs 모드는 공식 문서 기준 deprecated 상태다). 흥미로운 점 하나: 공식 문서는 kube-proxy를 optional로 분류한다. Service 트래픽 처리를 직접 구현하는 네트워크 플러그인을 쓰면 kube-proxy 없이도 클러스터가 동작한다. 자세한 동작은 06편에서 다룬다.

3.4 네트워크 플러그인(CNI) — Pod들의 도로망

마지막 조각은 네트워크 플러그인이다. Pod마다 IP를 할당하고, 서로 다른 노드에 있는 Pod끼리 통신할 수 있게 만드는 역할을 한다. 회사 비유로는 지점과 지점 사이를 잇는 도로망 공사다. kube-proxy가 “어디로 보낼지” 교통 규칙을 정한다면, CNI 플러그인은 그 전에 길 자체를 깔아준다.

Kubernetes는 여기서도 구현을 직접 들고 있지 않고 CNI(Container Network Interface)라는 표준에 위임한다. 그래서 Calico, Cilium 같은 다양한 구현체가 존재한다. 우리가 쓰는 kind는 kindnetd라는 자체 기본 CNI를 탑재하고 있다. kind 공식 문서는 이를 “표준 CNI 플러그인 기반의 단순한 네트워킹 구현”이라고 설명하며, IP 마스커레이드 같은 기본 기능을 처리한다. 설정에서 disableDefaultCNI: true를 주면 kindnetd 대신 Calico 같은 다른 CNI를 직접 설치할 수도 있다(공식 문서상 파워 유저 기능이다).

4. 컴포넌트 요약 표

지금까지 나온 컴포넌트를 한 표로 정리한다.

5. 실습 — kind 클러스터에서 직접 눈으로 확인하기

이론은 충분하다. 02편에서 만든 kind 클러스터에서 이 컴포넌트들을 직접 찾아보자. Kubernetes는 시스템 컴포넌트를 kube-system이라는 네임스페이스에 모아둔다.

kubectl get pods -n kube-system

기본 단일 노드 kind 클러스터라면 대략 이런 출력을 보게 된다 (이름 뒤의 해시와 AGE는 환경마다 다르다).

NAME                                         READY   STATUS    RESTARTS   AGE
coredns-xxxxxxxxxx-xxxxx                     1/1     Running   0          10m
coredns-xxxxxxxxxx-xxxxx                     1/1     Running   0          10m
etcd-kind-control-plane                      1/1     Running   0          10m
kindnet-xxxxx                                1/1     Running   0          10m
kube-apiserver-kind-control-plane            1/1     Running   0          10m
kube-controller-manager-kind-control-plane   1/1     Running   0          10m
kube-proxy-xxxxx                             1/1     Running   0          10m
kube-scheduler-kind-control-plane            1/1     Running   0          10m

이 출력에는 오늘 배운 내용이 전부 들어 있다. 한 줄씩 해석해 보자.

• etcd-, kube-apiserver-, kube-controller-manager-, kube-scheduler-: 2장에서 본 Control Plane 4인방이 그대로 보인다. 이름 끝에 노드 이름(-kind-control-plane)이 붙어 있는 게 특징인데, 이들이 static Pod이기 때문이다. static Pod는 API 서버를 거치지 않고 kubelet이 지정된 디렉터리의 매니페스트 파일을 읽어 직접 관리하는 Pod다. 생각해 보면 당연하다 — API 서버 자신을 띄우는 일을 API 서버에게 시킬 수는 없다. kind는 kubeadm으로 클러스터를 구성하는데, kubeadm은 Control Plane 컴포넌트의 매니페스트를 노드의 /etc/kubernetes/manifests에 써 두고 kubelet이 이를 읽어 실행하게 한다. 지금 kubectl로 보이는 건 kubelet이 API 서버에 만들어 준 거울상, 즉 mirror Pod다.
• kindnet-xxxxx: 3.4에서 말한 kind의 기본 CNI, kindnetd다.
• kube-proxy-xxxxx: 3.3의 kube-proxy다. kindnet과 kube-proxy는 노드마다 하나씩 떠야 하는 컴포넌트라서, 멀티 노드 클러스터라면 노드 수만큼 보인다. 이렇게 “모든 노드에 하나씩”을 보장하는 워크로드가 DaemonSet인데, 05편에서 자세히 다룬다.
• coredns-: 컴포넌트 목록에는 없던 얼굴이다. 공식 문서가 애드온(addon)으로 분류하는 클러스터 DNS로, Service 이름을 IP로 풀어주는 역할을 한다. 애드온은 Control Plane의 필수 부품은 아니지만 사실상 모든 클러스터가 쓰는 확장 기능이다.

그런데 이상한 점이 하나 있다. kubelet이 목록에 없다. 당연한 일이다. kubelet은 Pod를 띄우는 주체이므로 자기 자신이 Pod일 수 없다. kubelet은 Pod가 아니라 노드 위에서 도는 일반 프로세스다. kind에서는 노드가 Docker 컨테이너이므로, 그 컨테이너 안에서 kubelet 프로세스가 돌고 있는 것이다.

노드 정보도 확인해 보자.

kubectl get nodes -o wide

출력의 CONTAINER-RUNTIME 컬럼에서 이 노드의 kubelet이 CRI 너머로 어떤 런타임과 대화하고 있는지 직접 확인할 수 있다. 마지막으로 Control Plane의 접점도 다시 보자.

kubectl cluster-info

Kubernetes control plane is running at https://127.0.0.1:xxxxx
CoreDNS is running at https://127.0.0.1:xxxxx/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

02편에서 무심코 지나쳤던 이 출력이 이제 다르게 읽힐 것이다. 첫 줄의 주소가 바로 kube-apiserver의 엔드포인트고, kubectl이 보내는 모든 명령이 저 문을 통과한다.

6. 마무리

오늘 배운 것을 한 문장으로 압축하면 이렇다. Kubernetes는 “바라는 상태”를 etcd에 적어두고, 모든 컴포넌트가 kube-apiserver라는 단일 관문을 통해 그 상태를 읽고 현실을 거기에 맞추는 시스템이다.

• 상태는 etcd에만 있고, 접근은 kube-apiserver만 한다.
• kube-controller-manager는 바라는 상태와 현실의 차이를 끊임없이 메꾼다(reconcile).
• kube-scheduler는 필터링→스코어링으로 Pod의 자리를 정한다.
• 노드에서는 kubelet이 CRI로 런타임에 실행을 위임하고, kube-proxy와 CNI가 네트워크를 책임진다.

이 그림이 머리에 있으면 다음 편이 훨씬 쉬워진다. kubectl apply -f pod.yaml 한 줄을 실행했을 때, 방금 배운 컴포넌트들이 릴레이 하듯 바통을 넘기며 컨테이너 하나를 띄워내는 과정을 처음부터 끝까지 추적할 것이다.

다음 글 04: Pod의 모든 것 — 생성부터 스케줄링까지에서는 Pod를 직접 띄우면서, 오늘 배운 컴포넌트들이 실제로 어떻게 협업하는지 5단계로 따라가 본다.
